باتری‌های لیتیومی: مقایسه سلول‌های سیلندری و پریسماتیک

راهنمای باتری‌های لیتیومی: مقایسه سلول‌های سیلندری و پریسماتیک

─────────────────────────────────────────

مقدمه

─────────────────────────────────────────

باتری‌های لیتیوم‌یون به عنوان قلب تپنده سیستم‌های ذخیره‌سازی انرژی مدرن، در اشکال و

اندازه‌های مختلفی تولید می‌شوند. دو فرمت اصلی که در صنایع مختلف از خودروهای برقی

تا سیستم‌های ذخیره‌سازی خانگی کاربرد گسترده‌ای دارند، سلول‌های سیلندری (Cylindrical)

و پریسماتیک (Prismatic) هستند. هر یک از این دو نوع، با توجه به ساختار و طراحی خاص

خود، مزایا و معایب منحصربه‌فردی دارند که انتخاب بین آنها را به یک تصمیم مهم و

تخصصی تبدیل می‌کند.

در این مقاله، به بررسی جامع و مقایسه‌ای این دو تکنولوژی می‌پردازیم تا شما را در

انتخاب بهترین گزینه برای پروژه خود یاری کنیم.

─────────────────────────────────────────

سلول سیلندری (Cylindrical Cell) چیست؟

─────────────────────────────────────────

سلول‌های سیلندری، رایج‌ترین و قدیمی‌ترین فرمت باتری‌های لیتیوم‌یون هستند که با

شکل استوانه‌ای و قطر و ارتفاع مشخص تولید می‌شوند [citation:4][citation:8]. معروف‌ترین

اندازه‌های استاندارد این سلول‌ها شامل 18650 (با قطر 18 میلی‌متر و طول 65 میلی‌متر)

و 21700 هستند که در بسیاری از دستگاه‌های الکترونیکی و خودروهای برقی مانند تسلا به

کار می‌روند [citation:4][citation:7].

ساختار داخلی این سلول‌ها به صورت رول (Jelly Roll) است که در آن لایه‌های آند، کاتد

و جداکننده به دور یکدیگر پیچیده شده و در یک محفظه فلزی استوانه‌ای قرار می‌گیرند

[citation:2]. این طراحی، استحکام مکانیکی بالایی به سلول می‌بخشد.

─────────────────────────────────────────

سلول پریسماتیک (Prismatic Cell) چیست؟

─────────────────────────────────────────

سلول‌های پریسماتیک دارای شکل مستطیلی و محفظه‌ای سفت و سخت هستند که معمولاً از جنس

آلومینیوم یا فولاد ساخته می‌شود [citation:2][citation:4][citation:7]. برخلاف سلول‌های

سیلندری، ساختار داخلی آنها به صورت لایه‌ای (Stacked) است که در آن الکترودها به صورت

صفحات مسطح روی هم قرار می‌گیرند [citation:2][citation:9].

این طراحی، امکان استفاده بهینه از فضا را فراهم کرده و به تولید باتری‌هایی با ظرفیت

بالاتر در ابعاد کوچکتر منجر می‌شود [citation:4][citation:7]. سلول‌های پریسماتیک

معمولاً در سیستم‌های ذخیره‌سازی انرژی خانگی و نیروگاهی و همچنین خودروهای برقی با

تکنولوژی LFP کاربرد گسترده‌ای دارند.

─────────────────────────────────────────

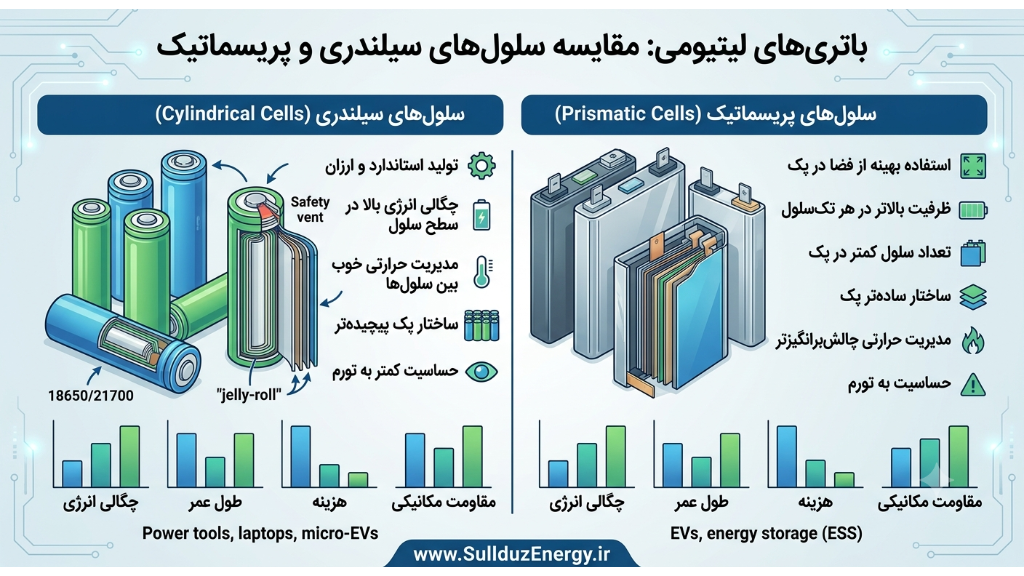

مقایسه جامع مزایا و معایب

─────────────────────────────────────────

┌─────────────────────────────┬──────────────────────────────────┬──────────────────────────────────┐

│ ویژگی            │ سلول سیلندری          │ سلول پریسماتیک         │

├─────────────────────────────┼──────────────────────────────────┼──────────────────────────────────┤

│ چگالی انرژی (حجمی)     │ 200 تا 250 وات‌ساعت بر لیتر   │ 250 تا 300 وات‌ساعت بر لیتر  │

│               │ [citation:7]          │ [citation:7]          │

├─────────────────────────────┼──────────────────────────────────┼──────────────────────────────────┤

│ چگالی انرژی (وزنی)     │ 150 تا 200 وات‌ساعت بر کیلوگرم │ 170 تا 220 وات‌ساعت بر کیلوگرم │

│               │ [citation:7]          │ [citation:7]          │

├─────────────────────────────┼──────────────────────────────────┼──────────────────────────────────┤

│ ایمنی و مقاومت فیزیکی    │ بسیار بالا (محفظه فولادی    │ بالا (محفظه آلومینیومی/فولادی) │

│               │ مقاوم در برابر فشار و ضربه)  │ [citation:2][citation:4][citation:7] │

│               │ [citation:4][citation:7]    │                 │

├─────────────────────────────┼──────────────────────────────────┼──────────────────────────────────┤

│ مدیریت حرارتی        │ عالی (سطح تماس بیشتر با محیط،  │ چالش‌برانگیزتر (تجمع گرما در   │

│               │ فاصله بین سلول‌ها برای جریان  │ مرکز پک) [citation:1][citation:4]│

│               │ هوا) [citation:4][citation:7]  │                 │

├─────────────────────────────┼──────────────────────────────────┼──────────────────────────────────┤

│ مقاومت در برابر ارتعاش   │ متوسط (در فرکانس‌های بالا،   │ خوب (کمتر از سیلندری، بهتر از  │

│               │ بیشترین تخریب را نشان داده است)│ پوچ) [citation:2]        │

│               │ [citation:2]          │                 │

├─────────────────────────────┼──────────────────────────────────┼──────────────────────────────────┤

│ استفاده از فضا        │ پایین (وجود فضای خالی بین   │ بالا (چیدمان منظم و بدون فاصله) │

│               │ سلول‌های گرد) [citation:4][citation:7]│ [citation:4][citation:7]     │

├─────────────────────────────┼──────────────────────────────────┼──────────────────────────────────┤

│ هزینه تولید         │ پایین‌تر (تولید انبوه و     │ بالاتر (فرآیند تولید پیچیده‌تر) │

│               │ استانداردسازی بالا)       │ [citation:4]          │

│               │ [citation:4][citation:7]    │                 │

├─────────────────────────────┼──────────────────────────────────┼──────────────────────────────────┤

│ تعداد سلول‌های مورد نیاز  │ بسیار زیاد (برای یک پک 100Ah، │ کم (هر سلول ظرفیت بالاتری دارد) │

│               │ به صدها سلول نیاز است)     │ [citation:5][citation:9]    │

│               │ [citation:5][citation:9]    │                 │

├─────────────────────────────┼──────────────────────────────────┼──────────────────────────────────┤

│ عمر چرخه           │ عالی (در صورت مدیریت صحیح،   │ عالی (معمولاً 5000+ سیکل)    │

│               │ تا 10000 سیکل) [citation:7]  │ [citation:7]          │

├─────────────────────────────┼──────────────────────────────────┼──────────────────────────────────┤

│ تورم و تغییر شکل      │ بسیار کم (توزیع یکنواخت فشار)  │ احتمال تورم (Swelling) در    │

│               │ [citation:4][citation:7]    │ طولانی‌مدت [citation:4][citation:7]│

└─────────────────────────────┴──────────────────────────────────┴──────────────────────────────────┘

─────────────────────────────────────────

مقایسه عملکرد حرارتی

─────────────────────────────────────────

یکی از مهم‌ترین عوامل در انتخاب نوع سلول، عملکرد حرارتی آن است. مطالعات نشان داده‌اند

که پک‌های باتری پریسماتیک، دمای حداکثری کمتری (بین 304 تا 315 کلوین) نسبت به پک‌های

سیلندری (310 تا 322 کلوین) دارند [citation:1]. همچنین، شیب دمایی در سلول‌های

پریسماتیک یکنواخت‌تر بوده و تولید آنتروپی (ناپایداری) در آنها کمتر است که منجر به

نرخ انتقال حرارت بالاتری می‌شود [citation:1]. علاوه بر این، افت فشار در پک‌های

پریسماتیک به دلیل نبود مناطق رکود و گردش‌های جریان، به طور قابل توجهی کمتر است

[citation:1].

این ویژگی‌ها، سلول‌های پریسماتیک را برای کاربردهایی که مدیریت حرارتی دقیق در آنها

اهمیت دارد، به گزینه‌ای برتر تبدیل می‌کند.

─────────────────────────────────────────

مقاومت در برابر ارتعاش

─────────────────────────────────────────

در کاربردهایی مانند خودروهای برقی و سیستم‌های سیار، مقاومت در برابر لرزش و ارتعاش

یک معیار حیاتی است. تحقیقات نشان داده است که در آزمایش‌های ارتعاش با فرکانس بالا

(تا 2000 هرتز)، سلول‌های سیلندری بیشترین تخریب و کاهش ظرفیت را تجربه کرده‌اند

[citation:2]. سلول‌های پریسماتیک عملکرد بهتری داشته و کمترین تأثیر را از ارتعاشات

دیده‌اند [citation:2]. این موضوع به دلیل اتصالات جوش‌کاری لیزری با سطح تماس بیشتر

در سلول‌های پریسماتیک است که در مقابل اتصالات نقطهای کوچک در سلول‌های سیلندری،

مقاومت بالاتری در برابر جداشدن دارند [citation:5].

─────────────────────────────────────────

نتیجه‌گیری و راهنمای انتخاب

─────────────────────────────────────────

انتخاب بین سلول‌های سیلندری و پریسماتیک به طور کامل به نیازها و اولویت‌های پروژه

شما بستگی دارد:

• اگر به دنبال سیستمی با **بیشترین چگالی انرژی و استفاده بهینه از فضا** هستید،

 سلول‌های پریسماتیک انتخاب مناسب‌تری هستند [citation:4][citation:7].

• اگر **ایمنی، مقاومت فیزیکی بالا و مدیریت حرارتی بهتر** برای شما اولویت است،

 سلول‌های سیلندری گزینه ایده‌آلی محسوب می‌شوند [citation:4][citation:7].

• برای **کاربردهای ثابت و سیستم‌های ذخیره‌سازی خانگی** که در آنها فضا و چگالی انرژی

 اهمیت دارد، سلول‌های پریسماتیک با تکنولوژی LFP بهترین عملکرد را دارند [citation:9].

• برای **کاربردهای متحرک و خودروهای برقی** که در آنها مقاومت در برابر ارتعاش و

 ایمنی در اولویت است، هر دو نوع کاربرد دارند، اما سلول‌های پریسماتیک عملکرد

 بهتری در برابر لرزش نشان داده‌اند [citation:2][citation:5].

─────────────────────────────────────────
